冷風扇搭載軽自動車 移動式クーリングファン 特許第6966817号取得済

冷風扇を搭載した軽トラックのレンタルを始めました。
工事現場、イベント会場、災害避難場所など様々な場所での熱中症対策に!


家庭用100v電源と水があれば冷房が可能です。
現場から現場への移動も簡単、軽自動車なので狭い現場にも困りません。
■ ベース車両:ダイハツ ハイゼット
全長:339㎝   全幅:147㎝
全高:250㎝(ダクトの上面まで)
水タンク容量:200ℓ
電源:単相100V  風量:12000㎥/h
ポータブルバッテリーでも稼働できます

水の気化熱を利用した大風量の冷風が
ダクトより吹出します。
手動のルーバーにより風向きは
上下左右に変えられます
冷却用に使用する水はUV抗菌システム
(紫外線殺菌装置)で常に清潔です。
内部のカビの発生や異臭を防ぎます。



電源の無い場所でも水があればポータブルバッテリーとソーラーパネルで冷房できます。

ソーラーパネルとポータブルバッテリーを併用して、最大4時間連続冷房運転ができます。
(ポータブルバッテリー満充電、晴天の場合)
天候諸条件により稼働時間は変わります



ポータブルバッテリーは100Vコンセントまたはソーラーパネルで充電できます。






換気扇システム  オフィス・一般住宅用

強力な換気能力 短時間で換気します。
●ウイルス ●花粉 ●室内の熱気 を強力に除去します。

オフィスや住宅の室内には人の出入りによって様々なウイルス、花粉等が持ち込まれています。 近年、ウイルスによる疾病の感染の危険が増えてきており有効な対策が求められています。 これらの対策として有効なのが室内の換気です。 また夏の締めきった室内には熱気がこもりエアコンを掛けてもすぐにはお部屋は冷えません。 このような場合にも室内換気をして冷房を掛ければ短時間で快適な温度になり、省エネに役立ちます。

オフィスや住宅の室内環境を最適にしてくれるのが フナボリの換気扇システムです。
アッという間にお部屋の空気を丸ごと入れ替えます!

教育施設内(小・中・高校の教室、体育館など)のウイルス、花粉、熱気を強力に除去

事務所10mx10m 高さ3.5mの場合 S301D 1台 350㎥ ÷20,000㎥/hx60=約1分3秒 平均的な住宅の場合(延床面積38坪、125.4㎡ 天井までの高さ2.4m)


広いオフィス用
・スペック

住宅・小規模オフィス用
・スペック

施工例::弊社千葉工場 取付機種:S301D 窓枠を利用して取付できます。

外観
室内
換気扇稼動時



換気扇FN200Dを使用した リラックスルーム・スモーキングルームに最適なエコウォールユニットも発売中


「エコウォールユニット」「急速換気ユニット」は2020年9月に特許を取得いたしました。

病院をはじめとした医療機関、企業内保健施設、その他急速換気が必要な様々な施設に

風を一定方向に流すことにより、検査時、治療時に感染のリスクを低減いたします。
暑い夏は水冷式のクーリングパットと大型換気扇の組み合わせで、省エネ高効率な冷房をおこないます。
寒い冬には、それにエアコンの組み合わせで加湿暖房をおこなうことで一年を通じて快適で安全な環境を作ります。


「プットイン プットアウト」の類似品、類似システムにご注意!!

弊社が提案している建物全体のクールダウンシステム「プットイン プットアウト」(内部の熱気を排出し、冷風を送り込む)は「大規模空間の空調システム」の名称で特許取得済(特許6892366号)です。
当出願の主たる特徴は、熱気を排出する換気扇を天井までの高さの55%~65%の範囲に配置することにあります。これは弊社工場において現場検証を重ねてたどり着いた最も効果的な特定位置であります。このシステムは機器も含めて、他社の追随を許さない弊社のオリジナルであります。
発売以来、換気扇は4000台以上、冷風扇は2500台以上の販売実績があります。大手、中小の製造業をはじめとして、多方面の業種においてそのクールダウン効果が好評を得ております。
重ねて、類似品、類似システムには十分ご注意ください。



大規模空間の空調システム 特許6892366号】 PUT IN PUT OUT 🄬

地球温暖化が進むことで、さまざまな影響や変化が生じることが懸念 されています。 特にこのままの経済活動を続けた場合には、100年後に4℃前後の気 温上昇が予測さ れており、世界各地で大規模な異常気象が発生する と言われています。 近年、日本の夏は脱水症状や熱中症への注意が促され、冷房器具 なしでは過ごすこと ができません。 厚生労働省では労働災害防止計画において、職場における熱中症 予防対策として 「クールワークキャンペーン」の実施を始め、本格的に 行政が取組む深刻な問題に なっています。 このような背景に、当社では工場や施設内のクールダウンを目指す お客様のご要望 にお応えし、『PUT IN PUT OUT(空気の出し入れ)』を ご提案しております。 当社製品の大型換気扇によって熱い空気を外に出し、冷風扇によっ て外気よりマイ ナス4℃からマイナス9℃の冷たい空気を送り込む、こ れによって屋内は快適な環境 へと生まれ変わります。 脱水症状や熱中症からお客様をお守りし、さらなる作業効率・生産性 の向上をお約束 致します。

室内のクールダウンシミュレーション



送風と排気の相乗効果

工場が100坪(横15m×縦22m)で高さが10mの 場合、体積は 約3,300㎥になります。 そよ風が吹く程度で工場を冷やすには、1時間あたり空気を 20回転させる必要があり、体積は3,300㎥ ×20回転=66,000㎥ へと変わります。 当社大型換気扇【S301D排気用送風機】は1時 間に20,000㎥ の換気能力があり、66,000㎥ ÷20,000㎥=3.3台すなわち4台 設置し、さらに 冷風扇【M602-COOL】1台で冷風を送れば工場 の中は快適な環境に変わります。



工場の熱中症対策の決定打!PUT IN PUT OUT システム(特許取得済 特許6892366号)によるクールダウン



当社工場の熱中症対策によるクールダウンの実例

令和2年8月1日より8月31日までの当社工場(450坪、天井高10m)の外気と工場内の温度及び工場内湿度は下記表のようになっております。
尚、一か月のデータは資料データのボタンから開いてください。

資料データ

【表1】

≪温度(おんど)≫ 千葉工場(千葉県佐倉市)

外気温度 工場内温度 温度差
令和2年8月度平均 38.8℃ 31.8℃ 7.0℃
※8月21日 41.4℃ 31.7℃ 9.7℃

平均では、外気温38.8℃、工場内温度は31.8℃、工場内はいたって快適です。

※令和2年8月21日は外気温度41.4℃、工場内温度は31.7℃で、温度差はなんと9.7℃。暑い環境にこそ威力を発揮します。

≪湿度(しつど)≫ 千葉工場(千葉県佐倉市)

外気湿度 工場内湿度 湿度差
令和2年8月度平均 37.5% 61.7% 24.2%

工場内の平均湿度は、建築物衛生法において適正といわれる「相対湿度40~70%」内です。湿度の面からも快適な職場づくりをサポートいたします。





移動式インバーター冷風扇

超大風量  省エネ  無段変速  空気浄化

工場、倉庫、事業所、オフィス、学校の体育館、イベント会場、畜産施設、農業施設、加工場、観光レジャー施設などさまざまな場所でご利用いただけます。
水の気化熱によって冷風を送り出すと同時に、ホコリやチリを取り除く効果もあります。
自動給水機構を備えていますので、面倒な補水作業は不要です。(手動給水も可)
蒸発式ですので、ミストは発生しません。吸入空気温より、排出空気温は-3~-4℃となります。

導入実績 icon-caret-square-o-right

M602-COOL 冷風扇 単相200V

パワフル気流の大型モデル

M703-COOL 冷風扇 単相100V

 ワイド気流ですばやく冷却 左右に動くオートフラップ機能搭載

M902-COOL 冷風扇 単相100V

 上下左右、気流を自在に 左右に動くオートフラップ機能搭載、上下は手動で調節可能



冷風扇のフィルター交換映像はこちらから⇒

移動式大型首振り送風機

大型送風機としては初めての90度首振り式の画期的新製品です。

工場、倉庫、事業所、オフィス、イベント会場、畜産施設、農業施設、加工場、観光レジャー施設などさまざまな場所でご利用いただけます。

導入実績 icon-caret-square-o-right

M601-FRP 単相100V





大型吊掛け式送風機

D24-FAN  三相200V

トルネードファン(吊掛け式送風機) 高効率と低騒音を両立

導入実績 icon-caret-square-o-right



大型換気扇

工場、事業所の熱気、臭気、粉塵、排煙を解決します。

工場、倉庫、事業所など、熱気・臭気・粉塵(溶接ヒューム含む)・排煙を解決! 溜まった熱気をすばやく排出、気流をしっかり持ち上げる

導入実績 icon-caret-square-o-right

Y600D 排気用送風機  三相200V

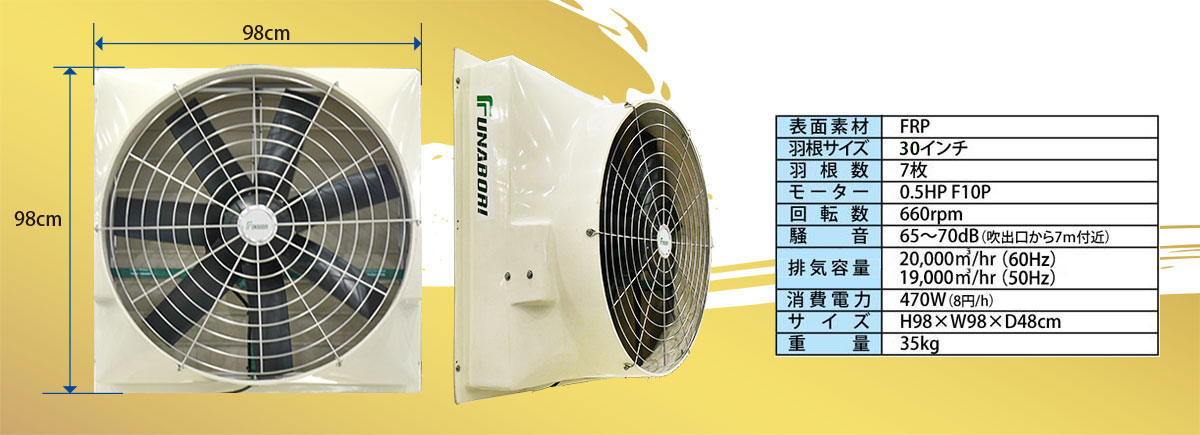

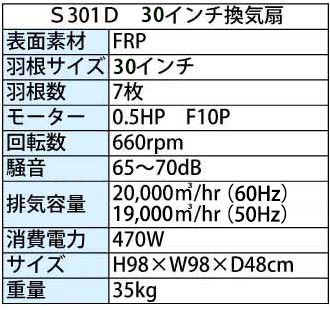

S301D 排気用送風機  三相200V

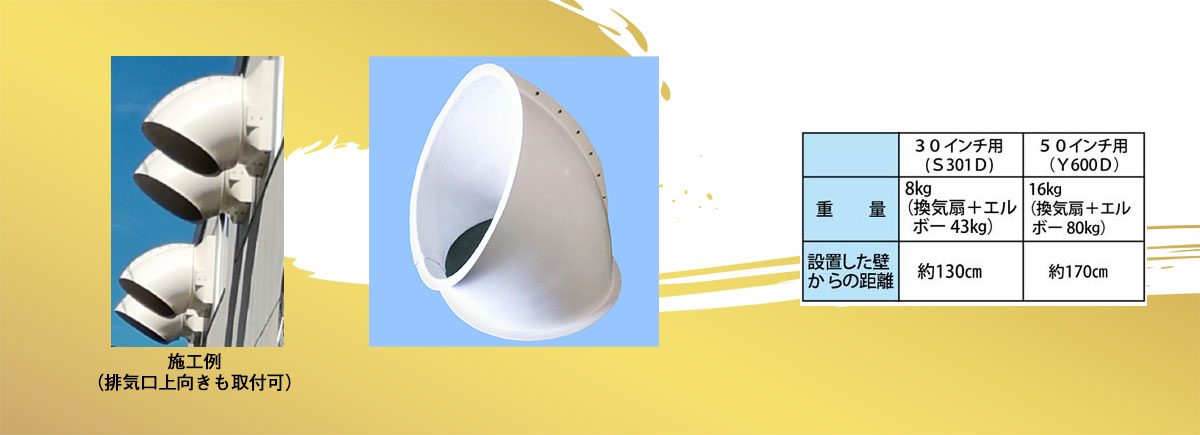

エルボー(排気用送風機)

導入実績 icon-caret-square-o-right



クールパラソル (ファン付き大型パラソル)

新しい発想が快適な場所を作る どこでも簡単に日陰と自然な風を



スモーククリーン(受動喫煙防止法 対策品)

コンパクトなのにパワフルな吸引力 強力ファンが煙とホコリを瞬時に吸い込む
